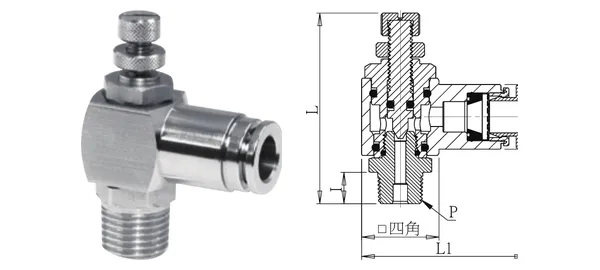

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Regolatore di flusso
DG-QSC-004
Specifiche
| Cod. articolo | DG-QSC-004 |
|---|---|
| Descrizione | Regolatore di flusso |
| serie | Raccordi istantanei |
| Ø est. tubo (mm) | 8 |
| Misura filettatura | 1/4" |
| I (mm) | 11 |
| L (mm) | 44.5 |
| L1 (mm) | 35.85 |
| ØB (mm) | 15 |
| Quadro (mm) | 16 |
| Tipo di filetto | PT (standard) / NPT opzionale |
| Materiale | Corpo SUS304 (standard) / SUS316 opzionale; guarnizione NBR (Viton opzionale) |
| Pressione di esercizio | 7~10 kgf/cm²* |
| Temperatura di esercizio | -20℃~80℃* |
| Note | Non a magazzino standard; lavorato su ordine; misure non in tabella accettate. |
Versione dati 2026-10-01. Specifiche soggette a conferma.
