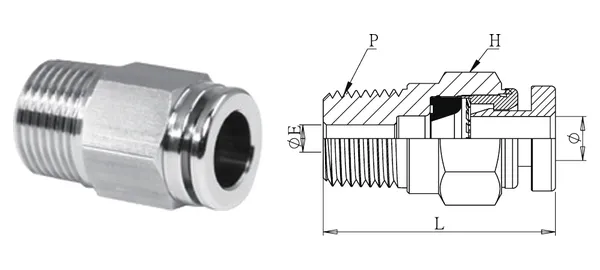

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Raccordo diritto maschio
DG-QSM-003
Specifiche
| Cod. articolo | DG-QSM-003 |
|---|---|
| Descrizione | Raccordo diritto maschio |
| serie | Raccordi istantanei |
| Ø est. tubo (mm) | 6 |
| Misura filettatura | 1/8" |
| ØE (mm) | 4 |
| L (mm) | 22.25 |
| Esagono H (mm) | 12 |
| Tipo di filetto | PT (standard) / NPT opzionale |
| Materiale | Corpo SUS304 (standard) / SUS316 opzionale; guarnizione NBR (Viton opzionale) |
| Pressione di esercizio | 7~10 kgf/cm²* |
| Temperatura di esercizio | -20℃~80℃* |
Versione dati 2026-10-01. Specifiche soggette a conferma.
