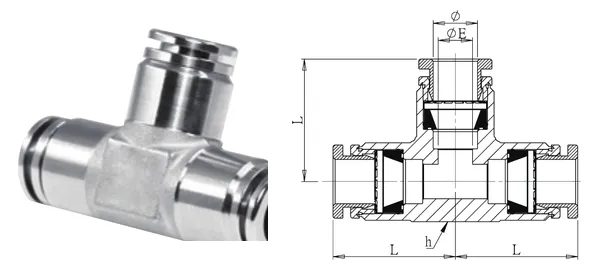

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Tee di giunzione
DG-QTU-005
Specifiche
| Cod. articolo | DG-QTU-005 |
|---|---|
| Descrizione | Tee di giunzione |
| serie | Raccordi istantanei |
| Ø est. tubo (mm) | 12 |
| ØE (mm) | 9 |
| L (mm) | 34.4 |
| Esagono h (mm) | 22.7 |
| Materiale | Corpo SUS304 (standard) / SUS316 opzionale; guarnizione NBR (Viton opzionale) |
| Pressione di esercizio | 7~10 kgf/cm²* |
| Temperatura di esercizio | -20℃~80℃* |
Versione dati 2026-10-01. Specifiche soggette a conferma.
