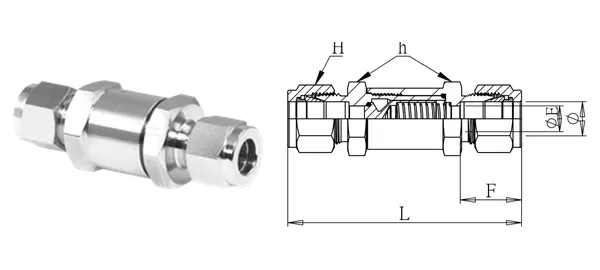

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Valvola di ritegno con raccordi per tubo
DG-VCT-003
Specifiche
| Cod. articolo | DG-VCT-003 |
|---|---|
| Descrizione | Valvola di ritegno con raccordi per tubo |
| serie | Valvole |
| Ø est. tubo (mm) | 1/2" |
| ØE (mm) | 9.7 |
| F (mm) | 23 |
| L (mm) | 87.8 |
| Esagono H (mm) | 22 |
| Esagono h (mm) | 24 |
| Tipo di filetto | — (a compressione) |
| Materiale | SUS316 (da catalogo originale); guarnizione Viton |
| Pressione di esercizio | 210 kgf/cm² |
| Temperatura di esercizio | -25℃~+180℃ |
| Note | Pressione di taratura 0.5 kgf/cm². |
Versione dati 2026-10-01. Specifiche soggette a conferma.
