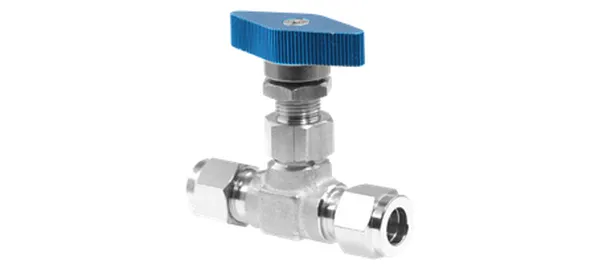

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Valvola a spillo con raccordi per tubo
DG-VNT-001
Specifiche
| Cod. articolo | DG-VNT-001 |
|---|---|
| Descrizione | Valvola a spillo con raccordi per tubo |
| serie | Valvole |
| Ø est. tubo (mm) | 6 |
| Foro pannello (mm) | 12.5 |
| ØE (mm) | 2 |
| I (mm) | 42.5 |
| J (mm) | 23.75 |
| K (mm) | 50.75 |
| L (mm) | 62 |
| Esagono H (mm) | 14 |
| Esagono h (mm) | 14.5 |
| Tipo di filetto | — (a compressione) |
| Materiale | SUS316 (da catalogo originale); guarnizione PTFE |
| Pressione di esercizio | 3000 psi (210 kgf/cm²) |
| Temperatura di esercizio | -25℃~180℃ |
Versione dati 2026-10-01. Specifiche soggette a conferma.
