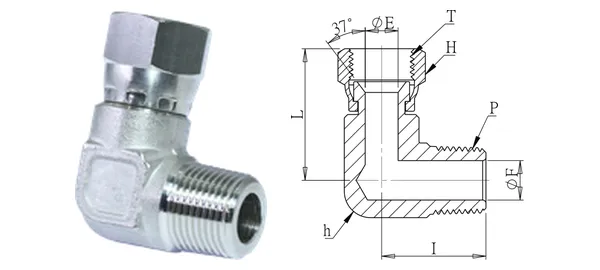

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Gomito girevole maschio (JIC 37°)
DG-WJE-004
Specifiche
| Cod. articolo | DG-WJE-004 |
|---|---|
| Descrizione | Gomito girevole maschio (JIC 37°) |
| serie | Raccordi girevoli |
| Ø est. tubo (mm) | 5/8" |
| Filettatura T (UN/UNF) | 7/8" x 14 |
| Filettatura P (PT) | 1/2" |
| ØE (mm) | 12 |
| ØF (mm) | 12 |
| I (mm) | 31.7 |
| L (mm) | 42.5 |
| Esagono H (mm) | 27 |
| Esagono h (mm) | 22.7 |
| Tipo di filetto | T: UN/UNF (JIC 37°); P: PT (standard) / NPT (-N) |
| Materiale | SUS304 (standard) / SUS316 (-316) |
| Pressione di esercizio | 210 kgf/cm² |
| Temperatura di esercizio | — |
Versione dati 2026-10-01. Specifiche soggette a conferma.
