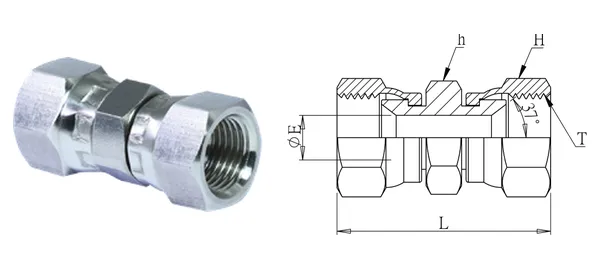

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Giunto girevole (JIC 37°)
DG-WJU-005
Specifiche
| Cod. articolo | DG-WJU-005 |
|---|---|
| Descrizione | Giunto girevole (JIC 37°) |
| serie | Raccordi girevoli |
| Ø est. tubo (mm) | 1" |
| Filettatura T (UN/UNF) | 1-5/16" x 12 |
| ØE (mm) | 20 |
| L (mm) | 63 |
| Esagono H (mm) | 41 |
| Esagono h (mm) | 35 |
| Tipo di filetto | T: UN/UNF (JIC 37°) |
| Materiale | SUS304 (standard) / SUS316 (-316) |
| Pressione di esercizio | 210 kgf/cm² |
| Temperatura di esercizio | — |
Versione dati 2026-10-01. Specifiche soggette a conferma.
