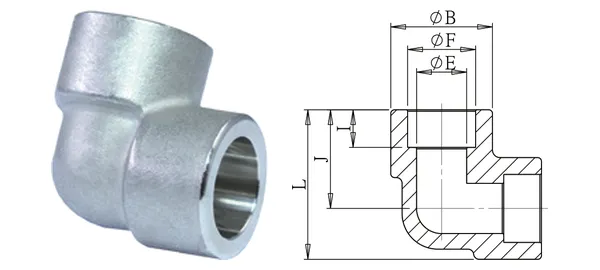

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Gomito a tasca da saldare 3000Lb
DG-XES-003
Specifiche
| Cod. articolo | DG-XES-003 |
|---|---|
| Descrizione | Gomito a tasca da saldare 3000Lb |
| serie | Raccordi per tubazioni ad alta pressione |
| Ø est. tubazione (mm) | 1/2" |
| ØE (mm) | 16.6 |
| ØF (mm) | 22.2 |
| ØB (mm) | 33 |
| I (mm) | 10 |
| J (mm) | 30.5 |
| L (mm) | 47 |
| Tipo di filetto | A tasca da saldare |
| Materiale | SUS304 (standard) / SUS316L (-316) |
| Pressione di esercizio | 210 kgf/cm² (3M) |
| Temperatura di esercizio | — |
Versione dati 2026-10-01. Specifiche soggette a conferma.
