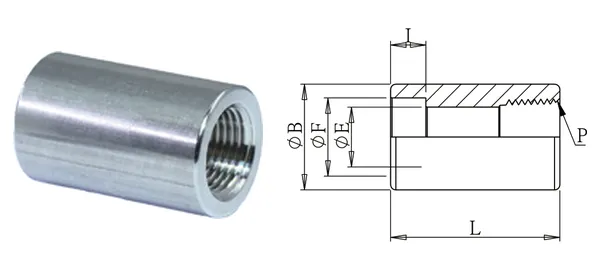

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Manicotto a tasca da saldare / filettato 2000Lb
DG-XWD-004
Specifiche
| Cod. articolo | DG-XWD-004 |
|---|---|
| Descrizione | Manicotto a tasca da saldare / filettato 2000Lb |
| serie | Raccordi per tubazioni ad alta pressione |
| Ø est. tubazione (mm) | 3/4" |
| Filettatura P (PT) | 3/4" |
| ØE (mm) | 21.7 |
| ØF (mm) | 27.6 |
| ØB (mm) | 35 |
| I (mm) | 13 |
| L (mm) | 51 |
| Tipo di filetto | PT (standard) / NPT (-N) |
| Materiale | SUS304 (standard) / SUS316L (-316) |
| Pressione di esercizio | 140 kgf/cm² (2M) |
| Temperatura di esercizio | — |
Versione dati 2026-10-01. Specifiche soggette a conferma.
