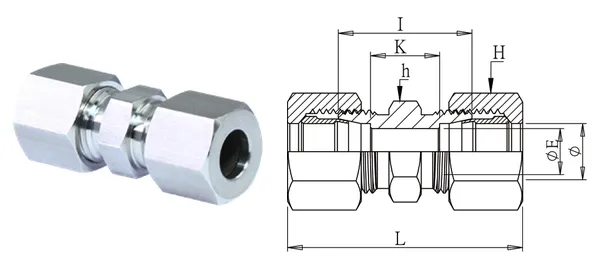

製品写真および寸法図（参考）。寸法は mm。
ユニオン（Lシリーズ）
DG-CUL-007
仕様
| 品番 | DG-CUL-007 |
|---|---|
| 品名 | ユニオン（Lシリーズ） |
| シリーズ | くい込み継手 |
| チューブ外径 (mm) | 22 |
| ØE (mm) | 19 |
| I (mm) | 37 |
| K (mm) | 22 |
| L/L1 (mm) | 66 |
| 六角 H (mm) | 36 |
| 六角 h (mm) | 32 |
| ねじ形式 | — |
| 材質 | SUS304（フェルール SUS316） |
| 使用圧力 | 100~250 kgf/cm²（L シリーズ） |
| 使用温度 | — |
データ版 2026-10-01. 仕様は確認待ちです.
