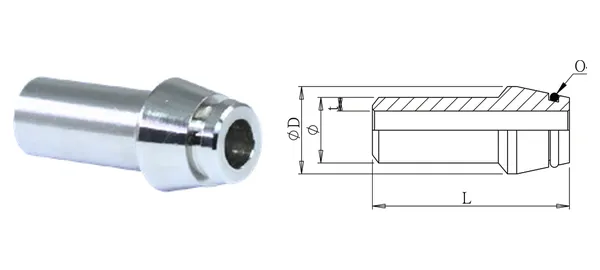

製品写真および寸法図（参考）。寸法は mm。
突合せ溶接ニップル
DG-CWN-006
仕様
| 品番 | DG-CWN-006 |
|---|---|
| 品名 | 突合せ溶接ニップル |
| シリーズ | くい込み継手 |
| チューブ外径 (mm) | 16 |
| ØD (mm) | 20 |
| L/L1 (mm) | 44 |
| t (mm) | 3 |
| 内径 × 幅 (mm) | 12 x 2 |
| ねじ形式 | — |
| 材質 | SUS304（フェルール SUS316） |
| 使用圧力 | — |
| 使用温度 | — |
| 備考 | 鋼管に直接溶接可能；標準一片ナットで全一片鋼管継手と接続；重荷重用途（油圧機、造船、鉱業、製鉄所）。Oリングは付属しません。使用環境・温度に適したものを取り付けてください。 |
データ版 2026-10-01. 仕様は確認待ちです.
