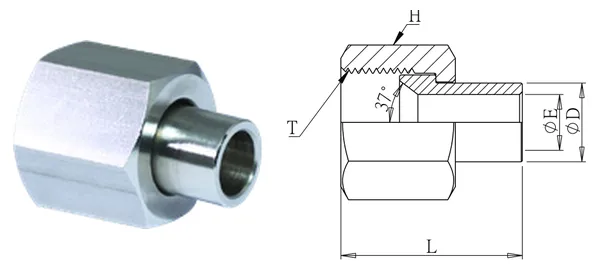

製品写真および寸法図（参考）。寸法は mm。
突合せ溶接スリーブ・ナットセット（JIC 37°）
DG-HJB-009
仕様
| 品番 | DG-HJB-009 |
|---|---|
| 品名 | 突合せ溶接スリーブ・ナットセット（JIC 37°） |
| シリーズ | 油圧継手 |
| チューブ外径 (mm) | 2" |
| ねじ T (UN/UNF) | 2-1/2" x 12 |
| ØE (mm) | 42.5 |
| ØD (mm) | 53 |
| L (mm) | 68 |
| 六角 H (mm) | 70 |
| ねじ形式 | T: UN/UNF (JIC 37°) |
| 材質 | SUS304（標準）／SUS316（-316） |
| 使用圧力 | 210 kgf/cm² |
| 使用温度 | — |
データ版 2026-10-01. 仕様は確認待ちです.
