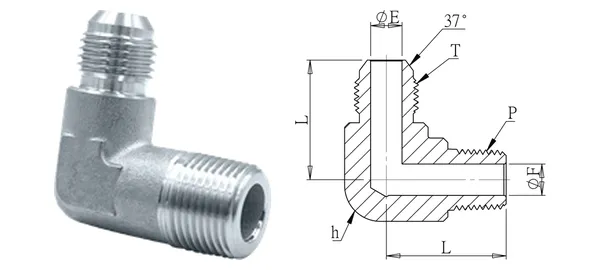

製品写真および寸法図（参考）。寸法は mm。
オスエルボ（ロストワックス精密鋳造）
DG-HJK-003
仕様
| 品番 | DG-HJK-003 |
|---|---|
| 品名 | オスエルボ（ロストワックス精密鋳造） |
| シリーズ | 油圧継手 |
| チューブ外径 (mm) | 1/2" |
| ねじ T (UN/UNF) | 3/4" x 16 |
| ねじ P (PT) | 1/2" |
| ØE (mm) | 9.5 |
| ØF (mm) | 13 |
| L (mm) | 33.3 |
| 六角 h (mm) | 21 |
| ねじ形式 | T: UN/UNF (JIC 37°)；P: PT（標準）／NPT（-N） |
| 材質 | SUS304（標準）／SUS316（-316） |
| 使用圧力 | 20 kgf/cm²（精密鋳造） |
| 使用温度 | — |
データ版 2026-10-01. 仕様は確認待ちです.
