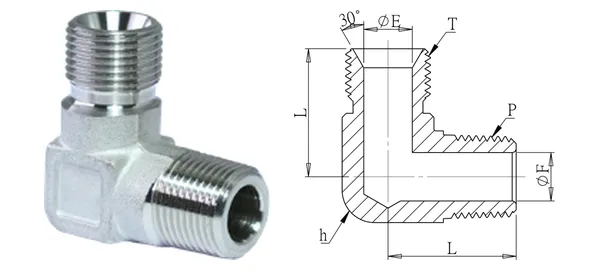

製品写真および寸法図（参考）。寸法は mm。
オスエルボ（BS5200 60°コーン）
DG-HVE-008
仕様
| 品番 | DG-HVE-008 |
|---|---|
| 品名 | オスエルボ（BS5200 60°コーン） |
| シリーズ | 油圧継手 |
| チューブ外径 (mm) | 1" |
| ねじ T (G) | 1" |
| ねじ P (PT) | 1" |
| ØE (mm) | 21 |
| ØF (mm) | 22 |
| L (mm) | 42.5 |
| 六角 h (mm) | 34 |
| ねじ形式 | T: G (BSPP/PF, 30°/60°)；P: PT（標準）／NPT（-N） |
| 材質 | SUS304（標準）／SUS316（-316） |
| 使用圧力 | 210 kgf/cm² |
| 使用温度 | — |
データ版 2026-10-01. 仕様は確認待ちです.
