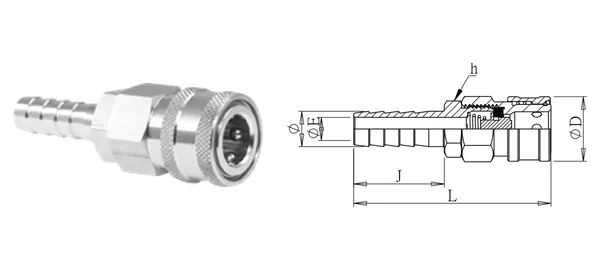

製品写真および寸法図（参考）。寸法は mm。
ホース用ソケット（従来形）
DG-OSH-003
仕様
| 品番 | DG-OSH-003 |
|---|---|
| 品名 | ホース用ソケット（従来形） |
| シリーズ | 片側シャットオフ式クイックカップリング |
| ホース内径 (mm) | 3/8" |
| ØE (mm) | 7.5 |
| ØD (mm) | 25 |
| Ø (mm) | 10.5 |
| J (mm) | 30.5 |
| L (mm) | 71.7 |
| 六角 h (mm) | 19 |
| ねじ形式 | —（ホースニップル） |
| 材質 | SUS304（標準）／SUS316（-316） |
| 使用圧力 | 15 kgf/cm² |
| 使用温度 | シールによる：NBR -20℃~+80℃；Viton -25℃~+180℃ |
| 備考 | 一部の 1/2"・1" 品は 3/4" 大ボディ仕様（ØD 参照）。 |
データ版 2026-10-01. 仕様は確認待ちです.
