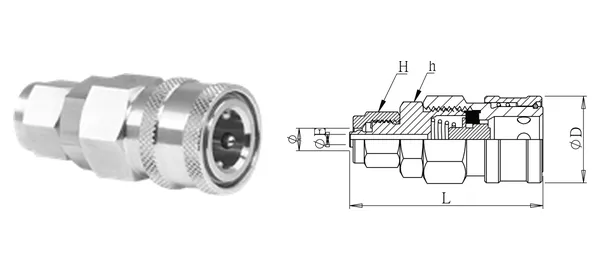

製品写真および寸法図（参考）。寸法は mm。
PUチューブ用ソケット（従来形）
DG-OSU-002
仕様
| 品番 | DG-OSU-002 |
|---|---|
| 品名 | PUチューブ用ソケット（従来形） |
| シリーズ | 片側シャットオフ式クイックカップリング |
| チューブ外径 (mm) | 8 |
| ØE (mm) | 4 |
| ØD (mm) | 25 |
| L (mm) | 55.7 |
| 六角 H (mm) | 14 |
| 六角 h (mm) | 19 |
| ねじ形式 | —（ラピッド式） |
| 材質 | SUS304（標準）／SUS316（-316） |
| 使用圧力 | 15 kgf/cm² |
| 使用温度 | シールによる：NBR -20℃~+80℃；Viton -25℃~+180℃ |
データ版 2026-10-01. 仕様は確認待ちです.
