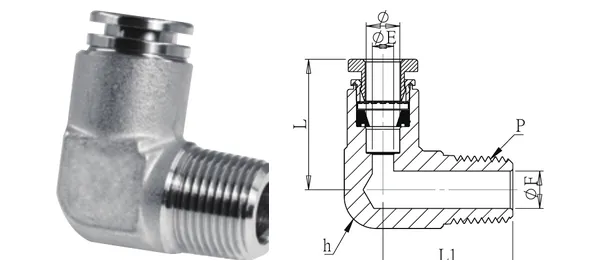

製品写真および寸法図（参考）。寸法は mm。
オスエルボ
DG-QEM-011
仕様
| 品番 | DG-QEM-011 |
|---|---|
| 品名 | オスエルボ |
| シリーズ | ワンタッチ継手 |
| チューブ外径 (mm) | 10 |
| ねじサイズ | 1/8" |
| ØE (mm) | 8 |
| ØF (mm) | 4.8 |
| L (mm) | 28.45 |
| L1 (mm) | 26.7 |
| 六角 h (mm) | 18.6 |
| ねじ形式 | PT（標準）／NPT 選択可 |
| 材質 | 本体 SUS304（標準）／SUS316 選択可；シール NBR（Viton 選択可） |
| 使用圧力 | 7~10 kgf/cm²* |
| 使用温度 | -20℃~80℃* |
データ版 2026-10-01. 仕様は確認待ちです.
