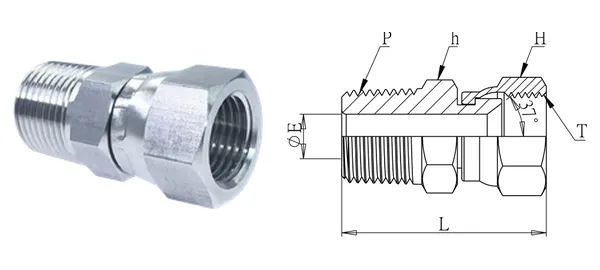

製品写真および寸法図（参考）。寸法は mm。
スイベルオスコネクタ（JIC 37°）
DG-WJM-004
仕様
| 品番 | DG-WJM-004 |
|---|---|
| 品名 | スイベルオスコネクタ（JIC 37°） |
| シリーズ | スイベル継手 |
| チューブ外径 (mm) | 5/8" |
| ねじ T (UN/UNF) | 7/8" x 14 |
| ねじ P (PT) | 1/2" |
| ØE (mm) | 12 |
| L (mm) | 48.5 |
| 六角 H (mm) | 27 |
| 六角 h (mm) | 23 |
| ねじ形式 | T: UN/UNF (JIC 37°)；P: PT（標準）／NPT（-N） |
| 材質 | SUS304（標準）／SUS316（-316） |
| 使用圧力 | 210 kgf/cm² |
| 使用温度 | — |
データ版 2026-10-01. 仕様は確認待ちです.
