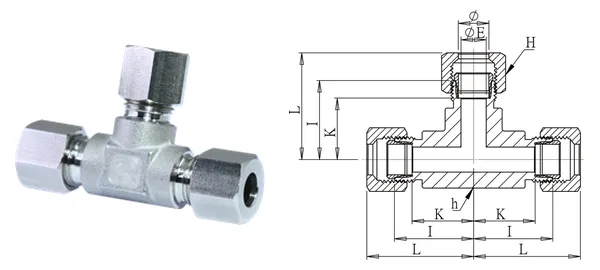

제품 사진 및 치수 도면(참고). 치수는 mm.
유니언 티 (S 시리즈)
DG-CTS-005
사양
| 품번 | DG-CTS-005 |
|---|---|
| 품명 | 유니언 티 (S 시리즈) |
| 시리즈 | 커팅 링 압축 피팅 |
| 튜브 외경 (mm) | 16 |
| ØE (mm) | 12 |
| I (mm) | 36 |
| K (mm) | 27.5 |
| L/L1 (mm) | 49 |
| 육각 H (mm) | 30 |
| 육각 h (mm) | 27.5 |
| 나사 형식 | — |
| 재질 | SUS304 (페럴 SUS316) |
| 사용 압력 | 250~400 kgf/cm² (S 시리즈) |
| 사용 온도 | — |
데이터 버전 2026-10-01. 사양은 확인 대상입니다.
