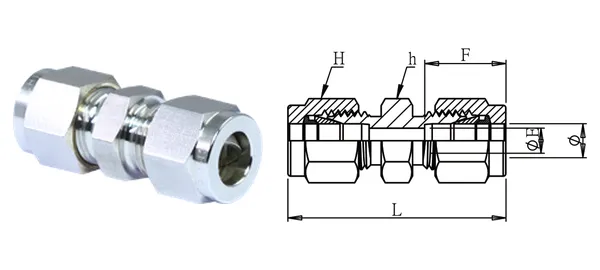

제품 사진 및 치수 도면(참고). 치수는 mm.
유니언
DG-GSU-006
사양
| 품번 | DG-GSU-006 |
|---|---|
| 품명 | 유니언 |
| 시리즈 | 튜브 피팅 |
| 튜브 외경 (mm) | 12 |
| ØE (mm) | 9.7 |
| F (mm) | 23 |
| L/L1 (mm) | 52 |
| 육각 H (mm) | 22 |
| 육각 h (mm) | 21 |
| 나사 형식 | — |
| 재질 | SUS316 (카탈로그 표기; 주문 코드 -316) |
| 사용 압력 | 1/2"(12 mm) 이하: 210 kgf/cm²; 3/4"(19 mm) 이상: 100 kgf/cm² |
| 사용 온도 | — |
데이터 버전 2026-10-01. 사양은 확인 대상입니다.
