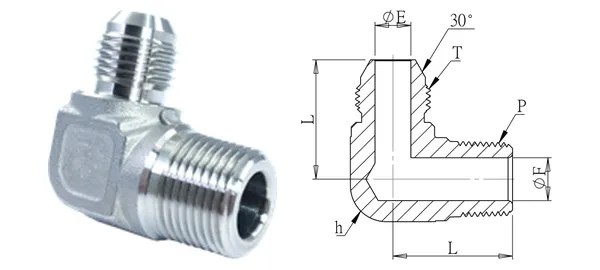

제품 사진 및 치수 도면(참고). 치수는 mm.
메일 엘보 (JIS 30° 플레어)
DG-HGE-002
사양
| 품번 | DG-HGE-002 |
|---|---|
| 품명 | 메일 엘보 (JIS 30° 플레어) |
| 시리즈 | 유압 피팅 |
| 튜브 외경 (mm) | 3/8" |
| 나사 T (G) | 3/8" |
| 나사 P (PT) | 3/8" |
| ØE (mm) | 8 |
| ØF (mm) | 9.6 |
| L (mm) | 26.7 |
| 육각 h (mm) | 18.6 |
| 나사 형식 | T: G (BSPP/PF, 30°/60°); P: PT (표준) / NPT (-N) |
| 재질 | SUS304 (표준) / SUS316 (-316) |
| 사용 압력 | 210 kgf/cm² |
| 사용 온도 | — |
데이터 버전 2026-10-01. 사양은 확인 대상입니다.
