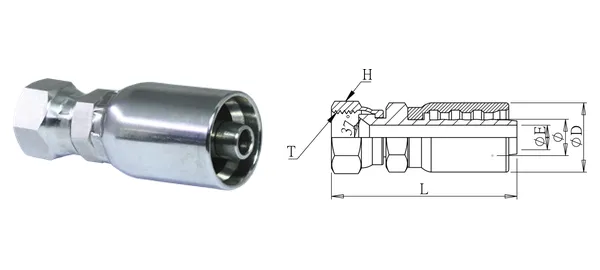

제품 사진 및 치수 도면(참고). 치수는 mm.
고압 유압 호스용 JIC 37° 스위블 피팅
DG-KHJ-005
사양
| 품번 | DG-KHJ-005 |
|---|---|
| 품명 | 고압 유압 호스용 JIC 37° 스위블 피팅 |
| 시리즈 | 크림프 호스 피팅 |
| 호스 내경 (mm) | 1" |
| 나사 T (UN/UNF) | 1-5/16" x 12 |
| ØE (mm) | 19.3 |
| ØD (mm) | 48 |
| L (mm) | 101.5 |
| 육각 H (mm) | 38 |
| 나사 형식 | T: UN/UNF (JIC 37°) |
| 재질 | SUS304 (표준) / SUS316 (-316) |
| 사용 압력 | 210 kgf/cm² |
| 사용 온도 | — |
데이터 버전 2026-10-01. 사양은 확인 대상입니다.
