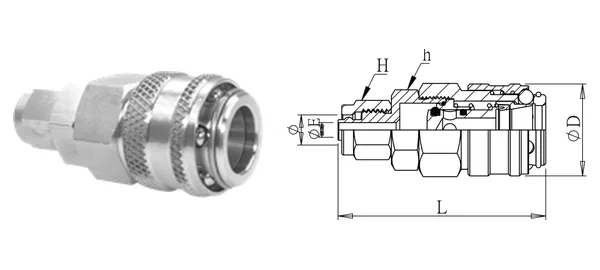

제품 사진 및 치수 도면(참고). 치수는 mm.
PU 튜브용 소켓 (원터치)
DG-OOU-002
사양은 확인 대상입니다
사양
| 품번 | DG-OOU-002 |
|---|---|
| 품명 | PU 튜브용 소켓 (원터치) |
| 시리즈 | 단방향 차단 퀵 커플링 |
| 튜브 외경 (mm) | 10 |
| ØE (mm) | 5.5 |
| ØD (mm) | 25 |
| L (mm) | 57.5 |
| 육각 H (mm) | 17 |
| 육각 h (mm) | 19 |
| 나사 형식 | — (래피드식) |
| 재질 | SUS304 / SUS316 / Steel (표준 SUS304; SUS316은 -316으로 주문; 탄소강 주문 제작)사양은 확인 대상입니다 |
| 사용 압력 | 15 kgf/cm² |
| 사용 온도 | 실에 따라: NBR -20℃~+80℃; Viton -25℃~+180℃ |
데이터 버전 2026-10-01. 사양은 확인 대상입니다.
