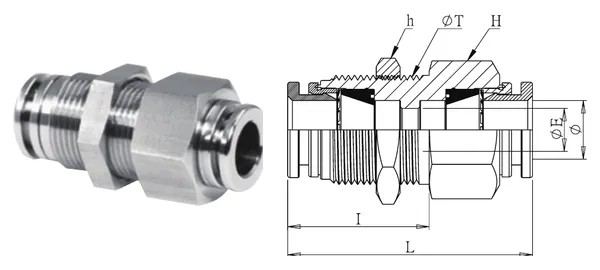

제품 사진 및 치수 도면(참고). 치수는 mm.
벌크헤드 유니언
DG-QBH-002
사양
| 품번 | DG-QBH-002 |
|---|---|
| 품명 | 벌크헤드 유니언 |
| 시리즈 | 원터치 피팅 |
| 튜브 외경 (mm) | 8 |
| 패널 구멍 (mm) | 16.5 |
| ØE (mm) | 6 |
| I (mm) | 23.85 |
| L (mm) | 40.2 |
| 육각 H (mm) | 19 |
| 육각 h (mm) | 19 |
| 재질 | 본체 SUS304 (표준) / SUS316 옵션; 실 NBR (Viton 옵션) |
| 사용 압력 | 7~10 kgf/cm²* |
| 사용 온도 | -20℃~80℃* |
데이터 버전 2026-10-01. 사양은 확인 대상입니다.
