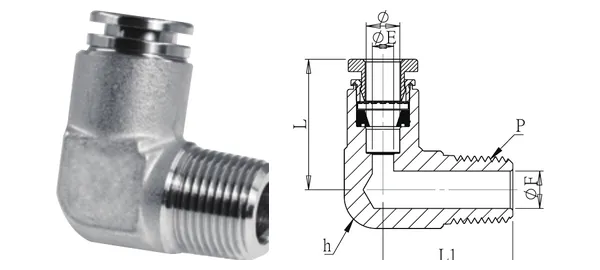

제품 사진 및 치수 도면(참고). 치수는 mm.
메일 엘보
DG-QEM-007
사양
| 품번 | DG-QEM-007 |
|---|---|
| 품명 | 메일 엘보 |
| 시리즈 | 원터치 피팅 |
| 튜브 외경 (mm) | 8 |
| 나사 크기 | 1/8" |
| ØE (mm) | 6 |
| ØF (mm) | 4.8 |
| L (mm) | 24.65 |
| L1 (mm) | 24.3 |
| 육각 h (mm) | 14.5 |
| 나사 형식 | PT (표준) / NPT 옵션 |
| 재질 | 본체 SUS304 (표준) / SUS316 옵션; 실 NBR (Viton 옵션) |
| 사용 압력 | 7~10 kgf/cm²* |
| 사용 온도 | -20℃~80℃* |
데이터 버전 2026-10-01. 사양은 확인 대상입니다.
