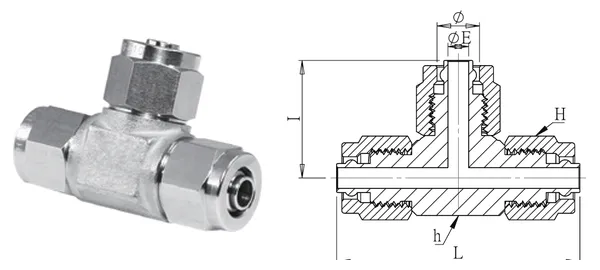

제품 사진 및 치수 도면(참고). 치수는 mm.
유니언 티
DG-RTU-006
사양
| 품번 | DG-RTU-006 |
|---|---|
| 품명 | 유니언 티 |
| 시리즈 | 래피드 공압 피팅 |
| 튜브 외경 (mm) | 16 |
| ØE (mm) | 10 |
| I (mm) | 31.5 |
| L (mm) | 63 |
| 육각 H (mm) | 22 |
| 육각 h (mm) | 22.7 |
| 재질 | 본체 SUS304 (표준) / SUS316 옵션 |
| 사용 압력 | 20 kgf/cm²* |
| 사용 온도 | -20℃~80℃* |
데이터 버전 2026-10-01. 사양은 확인 대상입니다.
