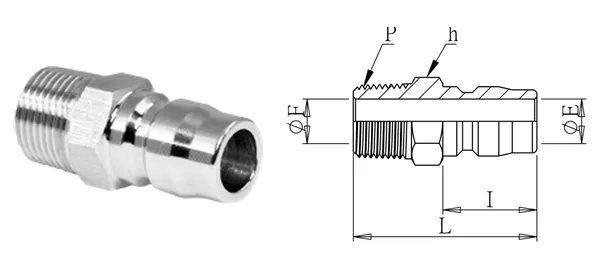

제품 사진 및 치수 도면(참고). 치수는 mm.
숫나사 플러그 (직통형)
DG-UPM-004
사양은 확인 대상입니다
사양
| 품번 | DG-UPM-004 |
|---|---|
| 품명 | 숫나사 플러그 (직통형) |
| 시리즈 | 직통형 퀵 커플링 |
| 나사 P (PT) | 3/4" |
| ØE (mm) | 17 |
| ØF (mm) | 17 |
| I (mm) | 28 |
| L (mm) | 59 |
| 육각 h (mm) | 27 |
| 나사 형식 | PT |
| 재질 | SUS304 (표준) / 황동; 실 NBR; SUS316 주문 제작사양은 확인 대상입니다 |
| 사용 압력 | 1/4"~1/2": SUS 70 / 황동 50 kgf/cm²; 3/4"~1": SUS 45 / 황동 30 kgf/cm² |
| 사용 온도 | NBR -20℃~+80℃ |
데이터 버전 2026-10-01. 사양은 확인 대상입니다.
