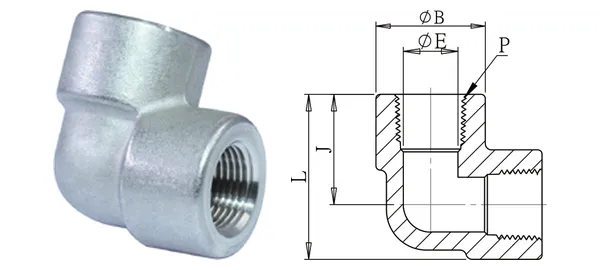

제품 사진 및 치수 도면(참고). 치수는 mm.
나사식 엘보 2000Lb
DG-XED-003
사양
| 품번 | DG-XED-003 |
|---|---|
| 품명 | 나사식 엘보 2000Lb |
| 시리즈 | 고압 관이음 |
| 나사 P (PT) | 1/2" |
| ØE (mm) | 16 |
| ØB (mm) | 33 |
| J (mm) | 30.5 |
| L (mm) | 47 |
| 나사 형식 | PT (표준) / NPT (-N) |
| 재질 | SUS304 (표준) / SUS316L (-316) |
| 사용 압력 | 140 kgf/cm² (2M) |
| 사용 온도 | — |
데이터 버전 2026-10-01. 사양은 확인 대상입니다.
