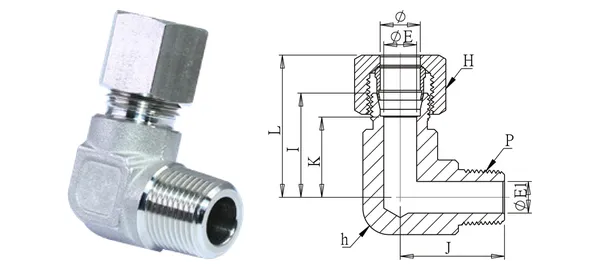

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Kolanko z gwintem zewnętrznym (seria S)
DG-CES-002
Specyfikacja
| Nr części | DG-CES-002 |
|---|---|
| Opis | Kolanko z gwintem zewnętrznym (seria S) |
| serie | Złączki z pierścieniem zacinającym |
| Śr. zewn. rury (mm) | 6 |
| Gwint P (PT) | 1/4” |
| ØE (mm) | 4 |
| ØE1 (mm) | 7 |
| I (mm) | 23.2 |
| J (mm) | 24.3 |
| K (mm) | 16.2 |
| L/L1 (mm) | 33.2 |
| Sześciokąt H (mm) | 17 |
| Sześciokąt h (mm) | 14.5 |
| Typ gwintu | PT (standard) / NPT (-N) |
| Materiał | SUS304 (pierścień SUS316) |
| Ciśnienie robocze | 250~400 kgf/cm² (seria S) |
| Temperatura robocza | — |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
