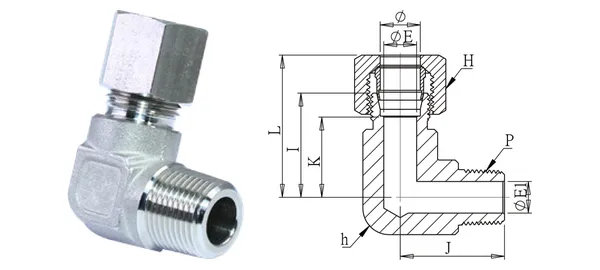

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Kolanko z gwintem zewnętrznym (seria S)
DG-CES-007
Specyfikacja
| Nr części | DG-CES-007 |
|---|---|
| Opis | Kolanko z gwintem zewnętrznym (seria S) |
| serie | Złączki z pierścieniem zacinającym |
| Śr. zewn. rury (mm) | 12 |
| Gwint P (PT) | 3/8” |
| ØE (mm) | 8 |
| ØE1 (mm) | 9.6 |
| I (mm) | 31.7 |
| J (mm) | 31.7 |
| K (mm) | 24.2 |
| L/L1 (mm) | 43.2 |
| Sześciokąt H (mm) | 24 |
| Sześciokąt h (mm) | 22.7 |
| Typ gwintu | PT (standard) / NPT (-N) |
| Materiał | SUS304 (pierścień SUS316) |
| Ciśnienie robocze | 250~400 kgf/cm² (seria S) |
| Temperatura robocza | — |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
