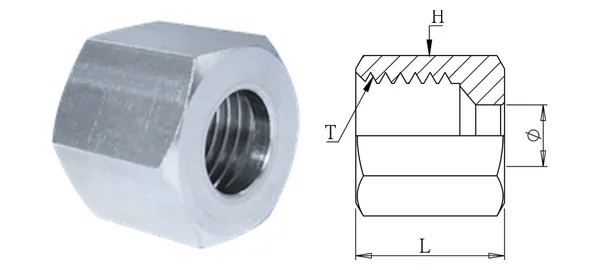

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Nakrętka (seria S)
DG-CNS-009
Specyfikacja
| Nr części | DG-CNS-009 |
|---|---|
| Opis | Nakrętka (seria S) |
| serie | Złączki z pierścieniem zacinającym |
| Śr. zewn. rury (mm) | 38 |
| Gwint T (metryczny) | M52 x P2.0 |
| L/L1 (mm) | 32.5 |
| Sześciokąt H (mm) | 60 |
| Typ gwintu | T: metryczny M |
| Materiał | SUS304 (pierścień SUS316) |
| Ciśnienie robocze | — |
| Temperatura robocza | — |
| Uwagi | Nakrętka z pręta — lepsza wytrzymałość zmęczeniowa; bez wypukłości, łatwo odróżnić od nakrętki zaciskowej. |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
