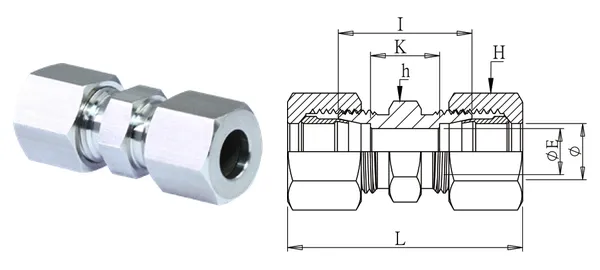

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Złączka prosta (seria L)
DG-CUL-003
Specyfikacja
| Nr części | DG-CUL-003 |
|---|---|
| Opis | Złączka prosta (seria L) |
| serie | Złączki z pierścieniem zacinającym |
| Śr. zewn. rury (mm) | 10 |
| ØE (mm) | 8 |
| I (mm) | 29 |
| K (mm) | 15 |
| L/L1 (mm) | 50 |
| Sześciokąt H (mm) | 19 |
| Sześciokąt h (mm) | 17 |
| Typ gwintu | — |
| Materiał | SUS304 (pierścień SUS316) |
| Ciśnienie robocze | 100~250 kgf/cm² (seria L) |
| Temperatura robocza | — |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
