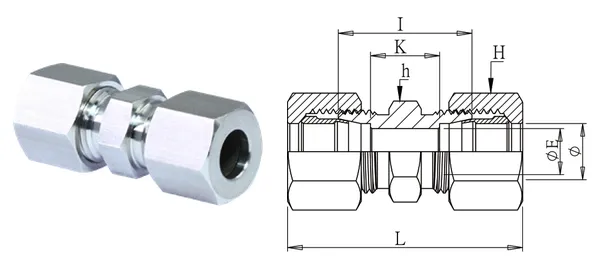

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Złączka prosta (seria S)
DG-CUS-003
Specyfikacja
| Nr części | DG-CUS-003 |
|---|---|
| Opis | Złączka prosta (seria S) |
| serie | Złączki z pierścieniem zacinającym |
| Śr. zewn. rury (mm) | 10 |
| ØE (mm) | 7 |
| I (mm) | 31 |
| K (mm) | 16 |
| L/L1 (mm) | 53 |
| Sześciokąt H (mm) | 22 |
| Sześciokąt h (mm) | 19 |
| Typ gwintu | — |
| Materiał | SUS304 (pierścień SUS316) |
| Ciśnienie robocze | 250~400 kgf/cm² (seria S) |
| Temperatura robocza | — |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
