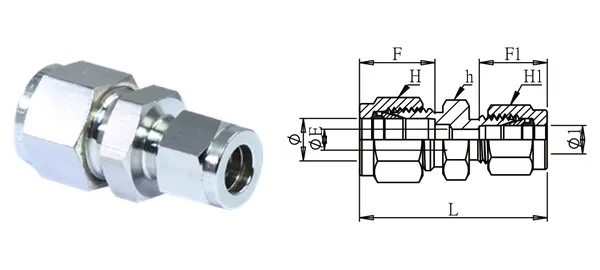

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Złączka redukcyjna
DG-GRU-008
Specyfikacja
| Nr części | DG-GRU-008 |
|---|---|
| Opis | Złączka redukcyjna |
| serie | Złączki zaciskowe do rur |
| Śr. zewn. rury (mm) | 5/8" |
| Śr. zewn. rury 1 (mm) | 1/2" |
| ØE (mm) | 10.5 |
| F (mm) | 24.9 |
| F1 (mm) | 23 |
| L/L1 (mm) | 53.1 |
| Sześciokąt H (mm) | 27 |
| Sześciokąt H1 (mm) | 22 |
| Sześciokąt h (mm) | 24 |
| Typ gwintu | — |
| Materiał | SUS316 (wg katalogu; kod zamówienia -316) |
| Ciśnienie robocze | 1/2"(12 mm) i poniżej: 210 kgf/cm²; 3/4"(19 mm) i powyżej: 100 kgf/cm² |
| Temperatura robocza | — |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
