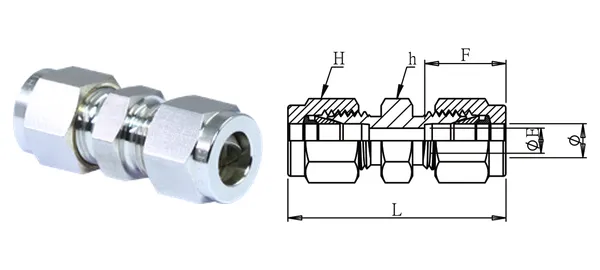

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Złączka prosta
DG-GSU-002
Specyfikacja
| Nr części | DG-GSU-002 |
|---|---|
| Opis | Złączka prosta |
| serie | Złączki zaciskowe do rur |
| Śr. zewn. rury (mm) | 4 |
| ØE (mm) | 2.5 |
| F (mm) | 13.8 |
| L/L1 (mm) | 38.1 |
| Sześciokąt H (mm) | 12 |
| Sześciokąt h (mm) | 12 |
| Typ gwintu | — |
| Materiał | SUS316 (wg katalogu; kod zamówienia -316) |
| Ciśnienie robocze | 1/2"(12 mm) i poniżej: 210 kgf/cm²; 3/4"(19 mm) i powyżej: 100 kgf/cm² |
| Temperatura robocza | — |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
