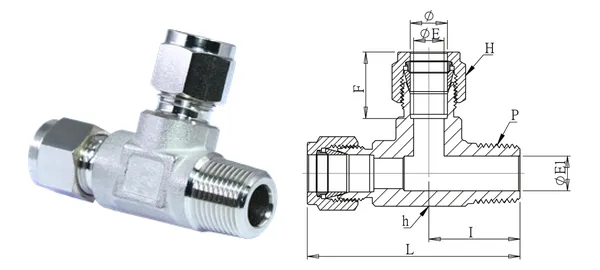

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Trójnik z gwintem zewnętrznym w przelocie
DG-GTR-007
Specyfikacja
| Nr części | DG-GTR-007 |
|---|---|
| Opis | Trójnik z gwintem zewnętrznym w przelocie |
| serie | Złączki zaciskowe do rur |
| Śr. zewn. rury (mm) | 3/8" |
| Gwint P (PT) | 1/4" |
| ØE (mm) | 7 |
| ØE1 (mm) | 7 |
| F (mm) | 17.2 |
| I (mm) | 26 |
| L/L1 (mm) | 59.5 |
| Sześciokąt H (mm) | 17 |
| Sześciokąt h (mm) | 18.6 |
| Typ gwintu | PT (standard) / NPT (-N) |
| Materiał | SUS316 (wg katalogu; kod zamówienia -316) |
| Ciśnienie robocze | 1/2"(12 mm) i poniżej: 210 kgf/cm²; 3/4"(19 mm) i powyżej: 100 kgf/cm² |
| Temperatura robocza | — |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
