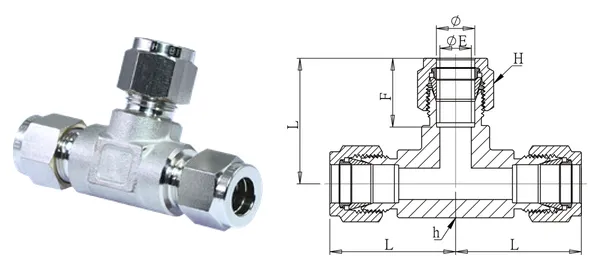

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Trójnik złączny
DG-GTU-019
Specyfikacja
| Nr części | DG-GTU-019 |
|---|---|
| Opis | Trójnik złączny |
| serie | Złączki zaciskowe do rur |
| Śr. zewn. rury (mm) | 1” |
| ØE (mm) | 22 |
| F (mm) | 30.8 |
| L/L1 (mm) | 53.3 |
| Sześciokąt H (mm) | 38 |
| Sześciokąt h (mm) | 34 |
| Typ gwintu | — |
| Materiał | SUS316 (wg katalogu; kod zamówienia -316) |
| Ciśnienie robocze | 1/2"(12 mm) i poniżej: 210 kgf/cm²; 3/4"(19 mm) i powyżej: 100 kgf/cm² |
| Temperatura robocza | — |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
