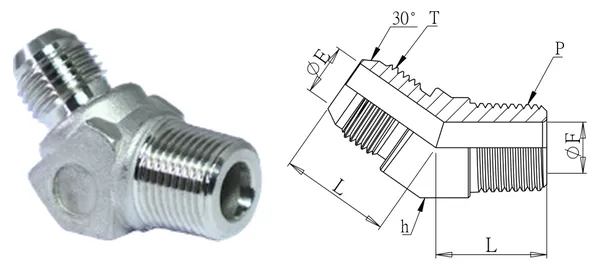

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Kolanko 45° z gwintem zewnętrznym (odlew precyzyjny, kielich 30° JIS)
DG-HGA-002
Specyfikacja
| Nr części | DG-HGA-002 |
|---|---|
| Opis | Kolanko 45° z gwintem zewnętrznym (odlew precyzyjny, kielich 30° JIS) |
| serie | Złączki hydrauliczne |
| Śr. zewn. rury (mm) | 1/2" |
| Gwint T (G) | 1/2" |
| Gwint P (PT) | 1/2" |
| ØE (mm) | 12 |
| ØF (mm) | 12 |
| L (mm) | 29 |
| Sześciokąt h (mm) | 23.5 |
| Typ gwintu | T: G (BSPP/PF, 30°/60°); P: PT (standard) / NPT (-N) |
| Materiał | SUS304 (standard) / SUS316 (-316) |
| Ciśnienie robocze | 20 kgf/cm² (odlew precyzyjny) |
| Temperatura robocza | — |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
