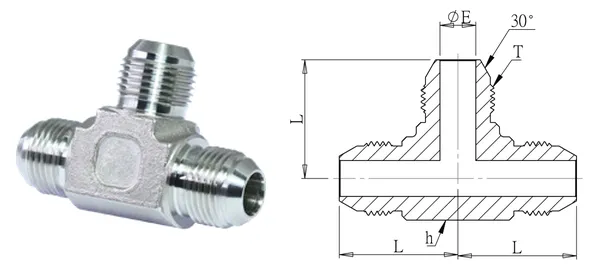

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Trójnik złączny (kielich 30° JIS)
DG-HGT-001
Specyfikacja
| Nr części | DG-HGT-001 |
|---|---|
| Opis | Trójnik złączny (kielich 30° JIS) |
| serie | Złączki hydrauliczne |
| Śr. zewn. rury (mm) | 1/4" |
| Gwint T (G) | 1/4" |
| ØE (mm) | 5 |
| L (mm) | 24 |
| Sześciokąt h (mm) | 14.5 |
| Typ gwintu | T: G (BSPP/PF, 30°/60°) |
| Materiał | SUS304 (standard) / SUS316 (-316) |
| Ciśnienie robocze | 210 kgf/cm² |
| Temperatura robocza | — |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
