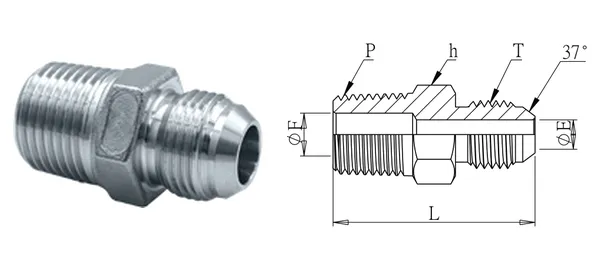

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Złączka prosta z gwintem zewnętrznym (odlew precyzyjny)
DG-HJD-004
Specyfikacja
| Nr części | DG-HJD-004 |
|---|---|
| Opis | Złączka prosta z gwintem zewnętrznym (odlew precyzyjny) |
| serie | Złączki hydrauliczne |
| Śr. zewn. rury (mm) | 1-1/4" |
| Gwint T (UN/UNF) | 1-5/8" x 12 |
| Gwint P (PT) | 1-1/4" |
| ØE (mm) | 27 |
| ØF (mm) | 32 |
| L (mm) | 57 |
| Sześciokąt h (mm) | 46 |
| Typ gwintu | T: UN/UNF (JIC 37°); P: PT (standard) / NPT (-N) |
| Materiał | SUS304 (standard) / SUS316 (-316) |
| Ciśnienie robocze | 20 kgf/cm² (odlew precyzyjny) |
| Temperatura robocza | — |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
