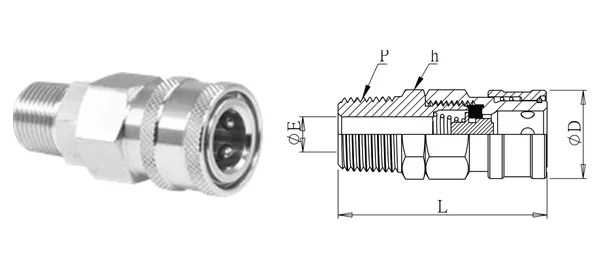

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Gniazdo z gwintem zewnętrznym (wersja tradycyjna)
DG-OSM-002
Specyfikacja
| Nr części | DG-OSM-002 |
|---|---|
| Opis | Gniazdo z gwintem zewnętrznym (wersja tradycyjna) |
| serie | Szybkozłącza z zaworem jednostronnym |
| Gwint P (PT) | 1/4" |
| ØE (mm) | 7 |
| ØD (mm) | 25 |
| L (mm) | 54.2 |
| Sześciokąt h (mm) | 19 |
| Typ gwintu | PT |
| Materiał | SUS304 (standard) / SUS316 (-316) |
| Ciśnienie robocze | 15 kgf/cm² |
| Temperatura robocza | Zależnie od uszczelnienia: NBR -20℃~+80℃; Viton -25℃~+180℃ |
| Uwagi | Część pozycji 1/2" i 1" ma duży korpus 3/4" (zob. ØD). |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
