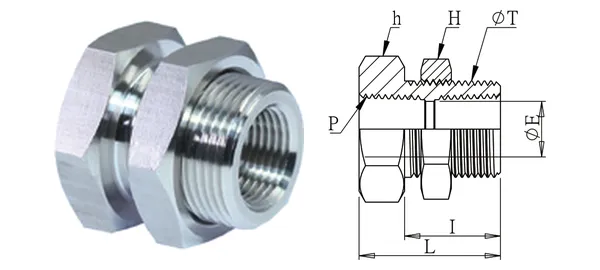

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Mufa grodziowa z gwintem wewnętrznym
DG-PBC-003
Specyfikacja
| Nr części | DG-PBC-003 |
|---|---|
| Opis | Mufa grodziowa z gwintem wewnętrznym |
| serie | Złączki rurowe gwintowane |
| Gwint P (PT) | 3/8" |
| Otwór w panelu (mm) | 24.5 |
| ØE (mm) | 14 |
| I (mm) | 22 |
| L (mm) | 30 |
| Sześciokąt H (mm) | 30 |
| Sześciokąt h (mm) | 30 |
| Typ gwintu | PT (standard) / NPT (-N) |
| Materiał | SUS304 (standard) / SUS316 (-316) |
| Ciśnienie robocze | 210 kgf/cm² |
| Temperatura robocza | — |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
