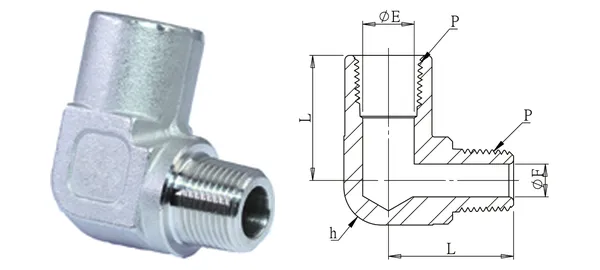

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Kolano nyplowe (gwint zewnętrzny/wewnętrzny)
DG-PSE-001
Specyfikacja
| Nr części | DG-PSE-001 |
|---|---|
| Opis | Kolano nyplowe (gwint zewnętrzny/wewnętrzny) |
| serie | Złączki rurowe gwintowane |
| Gwint P (PT) | 1/8" |
| ØE (mm) | 8 |
| ØF (mm) | 4.8 |
| L (mm) | 24.3 |
| Sześciokąt h (mm) | 14.5 |
| Typ gwintu | PT (standard) / NPT (-N) |
| Materiał | SUS304 (standard) / SUS316 (-316) |
| Ciśnienie robocze | 210 kgf/cm² |
| Temperatura robocza | — |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
