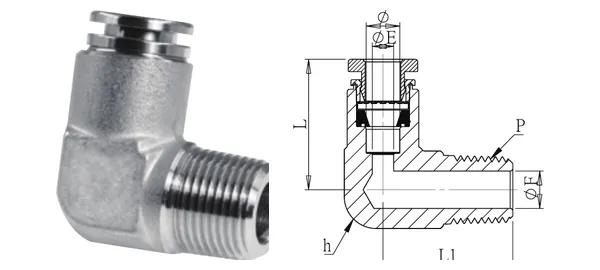

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Kolanko z gwintem zewnętrznym
DG-QEM-016
Specyfikacja
| Nr części | DG-QEM-016 |
|---|---|
| Opis | Kolanko z gwintem zewnętrznym |
| serie | Złączki wtykowe |
| Śr. zewn. rury (mm) | 12 |
| Rozmiar gwintu | 1/4" |
| ØE (mm) | 9 |
| ØF (mm) | 7 |
| L (mm) | 34.4 |
| L1 (mm) | 31.7 |
| Sześciokąt h (mm) | 22.7 |
| Typ gwintu | PT (standard) / NPT opcjonalnie |
| Materiał | Korpus SUS304 (standard) / SUS316 opcjonalnie; uszczelnienie NBR (Viton opcjonalnie) |
| Ciśnienie robocze | 7~10 kgf/cm²* |
| Temperatura robocza | -20℃~80℃* |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
