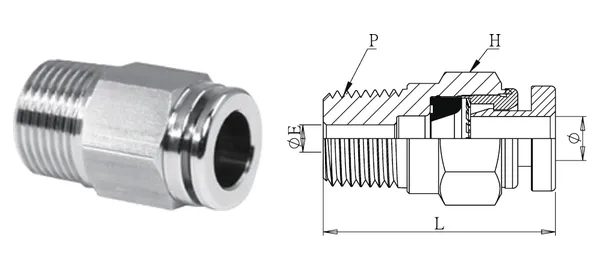

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Złączka prosta z gwintem zewnętrznym
DG-QSM-012
Specyfikacja
| Nr części | DG-QSM-012 |
|---|---|
| Opis | Złączka prosta z gwintem zewnętrznym |
| serie | Złączki wtykowe |
| Śr. zewn. rury (mm) | 10 |
| Rozmiar gwintu | 1/4" |
| ØE (mm) | 8 |
| L (mm) | 30.95 |
| Sześciokąt H (mm) | 17 |
| Typ gwintu | PT (standard) / NPT opcjonalnie |
| Materiał | Korpus SUS304 (standard) / SUS316 opcjonalnie; uszczelnienie NBR (Viton opcjonalnie) |
| Ciśnienie robocze | 7~10 kgf/cm²* |
| Temperatura robocza | -20℃~80℃* |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
