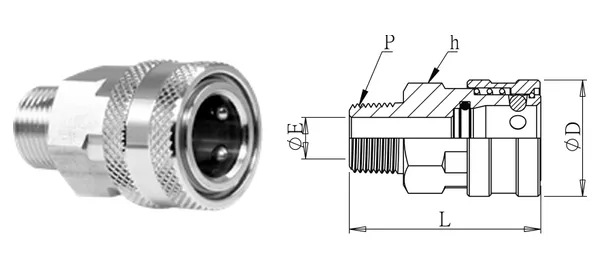

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Gniazdo z gwintem zewnętrznym (przelotowe)
DG-USM-002
Specyfikacje wymagają potwierdzenia
Specyfikacja
| Nr części | DG-USM-002 |
|---|---|
| Opis | Gniazdo z gwintem zewnętrznym (przelotowe) |
| serie | Szybkozłącza przelotowe |
| Gwint P (PT) | 3/8" |
| ØE (mm) | 10 |
| ØD (mm) | 28 |
| L (mm) | 46 |
| Sześciokąt h (mm) | 23 |
| Typ gwintu | PT |
| Materiał | SUS304 (standard) / mosiądz; uszczelnienie NBR; SUS316 na zamówienieSpecyfikacje wymagają potwierdzenia |
| Ciśnienie robocze | 1/4"~1/2": SUS 70 / mosiądz 50 kgf/cm²; 3/4"~1": SUS 45 / mosiądz 30 kgf/cm² |
| Temperatura robocza | NBR -20℃~+80℃ |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
