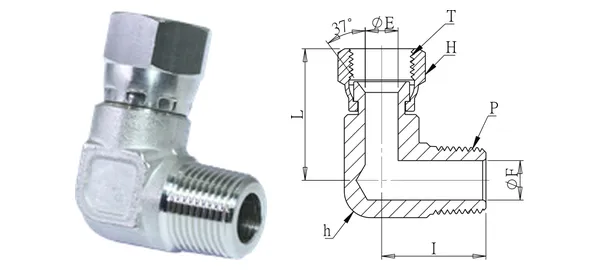

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Kolanko obrotowe z gwintem zewnętrznym (JIC 37°)
DG-WJE-001
Specyfikacja
| Nr części | DG-WJE-001 |
|---|---|
| Opis | Kolanko obrotowe z gwintem zewnętrznym (JIC 37°) |
| serie | Złączki obrotowe |
| Śr. zewn. rury (mm) | 1/4" |
| Gwint T (UN/UNF) | 7/16" x 20 |
| Gwint P (PT) | 1/4" |
| ØE (mm) | 4.8 |
| ØF (mm) | 7 |
| I (mm) | 23.5 |
| L (mm) | 30.5 |
| Sześciokąt H (mm) | 17 |
| Sześciokąt h (mm) | 14.5 |
| Typ gwintu | T: UN/UNF (JIC 37°); P: PT (standard) / NPT (-N) |
| Materiał | SUS304 (standard) / SUS316 (-316) |
| Ciśnienie robocze | 210 kgf/cm² |
| Temperatura robocza | — |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
