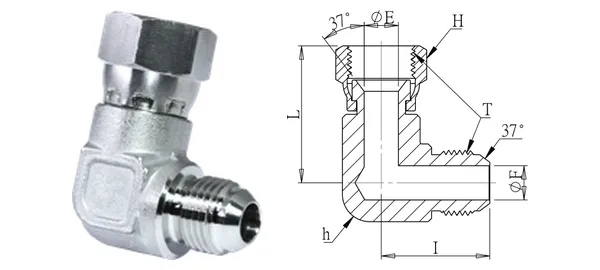

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Kolanko obrotowe (JIC 37°)
DG-WJL-003
Specyfikacja
| Nr części | DG-WJL-003 |
|---|---|
| Opis | Kolanko obrotowe (JIC 37°) |
| serie | Złączki obrotowe |
| Śr. zewn. rury (mm) | 1/2" |
| Gwint T (UN/UNF) | 3/4" x 16 |
| ØE (mm) | 10 |
| ØF (mm) | 10 |
| I (mm) | 31.7 |
| L (mm) | 40 |
| Sześciokąt H (mm) | 23 |
| Sześciokąt h (mm) | 22.7 |
| Typ gwintu | T: UN/UNF (JIC 37°) |
| Materiał | SUS304 (standard) / SUS316 (-316) |
| Ciśnienie robocze | 210 kgf/cm² |
| Temperatura robocza | — |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
