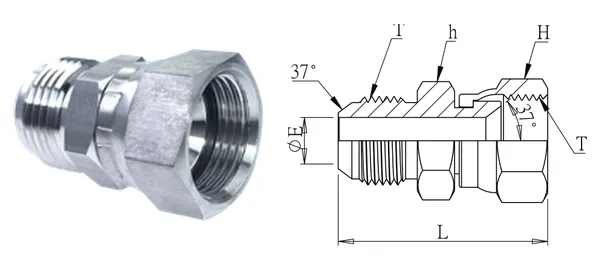

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Przedłużka obrotowa (JIC 37°)
DG-WJX-005
Specyfikacja
| Nr części | DG-WJX-005 |
|---|---|
| Opis | Przedłużka obrotowa (JIC 37°) |
| serie | Złączki obrotowe |
| Śr. zewn. rury (mm) | 3/4" |
| Gwint T (UN/UNF) | 1-1/16" x 12 |
| ØE (mm) | 15 |
| L (mm) | 53 |
| Sześciokąt H (mm) | 32 |
| Sześciokąt h (mm) | 27 |
| Typ gwintu | T: UN/UNF (JIC 37°) |
| Materiał | SUS304 (standard) / SUS316 (-316) |
| Ciśnienie robocze | 210 kgf/cm² |
| Temperatura robocza | — |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
