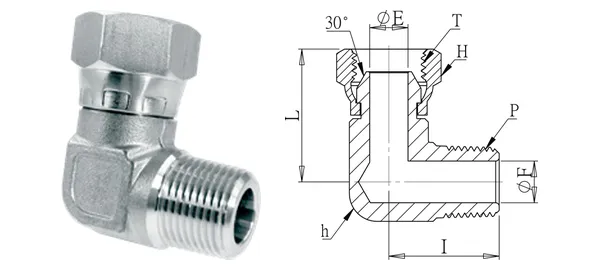

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Kolanko obrotowe z gwintem zewnętrznym (stożek 60° BSPP, obrotowa)
DG-WVE-003
Specyfikacja
| Nr części | DG-WVE-003 |
|---|---|
| Opis | Kolanko obrotowe z gwintem zewnętrznym (stożek 60° BSPP, obrotowa) |
| serie | Złączki obrotowe |
| Śr. zewn. rury (mm) | 1/2" |
| Gwint T (G) | 1/2" |
| Gwint P (PT) | 1/2" |
| ØE (mm) | 11 |
| ØF (mm) | 12 |
| I (mm) | 31.7 |
| L (mm) | 38.2 |
| Sześciokąt H (mm) | 26 |
| Sześciokąt h (mm) | 22.7 |
| Typ gwintu | T: G (BSPP/PF, 30°/60°); P: PT (standard) / NPT (-N) |
| Materiał | SUS304 (standard) / SUS316 (-316) |
| Ciśnienie robocze | 210 kgf/cm² |
| Temperatura robocza | — |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
